삼성전자, 세계 최초 ‘128기가바이트 D램 모듈’ 양산
삼성전자가 세계 최초로 3차원 TSV 적층 기술을 적용해 최대 용량, 초절전 특성을 동시에 구현한 ‘128기가바이트(GB) 서버용(RDIMM) D램 모듈’을 본격 양산하기 시작했습니다.
| ※ TSV(Through Silicon Via, 실리콘관통전극) : D램 칩을 일반 종이 두께의 절반보다도 얇게 깎은 다음, 수백 개의 미세한 구멍을 뚫고, 상단 칩과 하단 칩의 구멍을 수직으로 관통하는 전극을 연결한 첨단 패키징 기술 |
| ※ RDIMM(Registered Dual In-line Memory Module) : 데이터센터•서버용 D램 모듈의 한 종류로 빠른 속도와 높은 신뢰성이 특징 |
■ 최대 용량, 최저 소비전력 ‘128기가바이트 TSV D램 모듈’ 본격 양산
삼성전자는 지난해 8월 TSV 기술로 ’64기가바이트 DDR4(Double Data Rate 4) D램 모듈’ 양산에 성공해 3차원 D램 시장을 창출한 데 이어, ‘128기가바이트 TSV D램 모듈’ 양산으로 D램 용량 한계를 돌파했습니다.
이번 128기가바이트 TSV D램 모듈은 최고 용량뿐만 아니라 초고속, 초절전, 고신뢰성 등 그린 IT의 요구 사항을 모두 만족해, 차세대 엔터프라이즈 서버와 데이터센터를 위한 최고의 솔루션을 제공합니다.

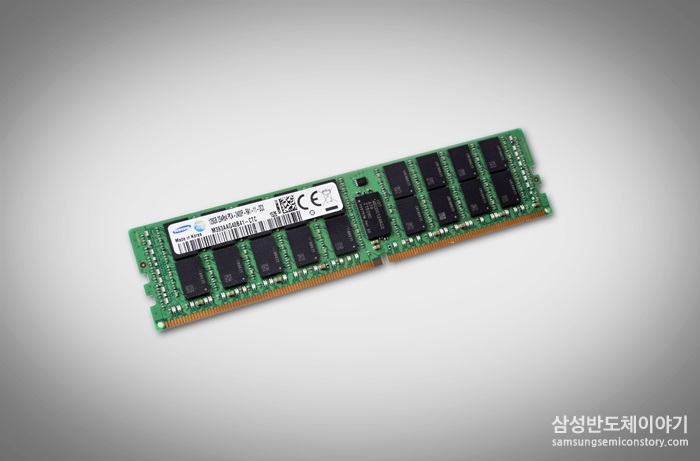

128기가바이트 D램 모듈에는 삼성전자의 최신 20나노 공정을 적용한 8기가비트(Gb) DDR4 D램 칩 총 144개로 이루어져 있으며, 외관상으로는 각 칩을 TSV적층 기술로 4개씩 쌓은 패키지 36개가 탑재된 모습인데요.
TSV 기술은 기존 와이어(금선)을 이용한 패키지보다 신호 전송 특성이 우수할 뿐만 아니라 최적화된 칩 동작회로를 구성할 수 있어 더욱 빠른 동작속도와 낮은 소비전력을 동시에 구현할 수 있습니다.
특히 이번 128기가바이트 TSV D램 모듈은 기존 와이어(금선)을 이용한 64기가바이트 D램 모듈에 비해 용량뿐만 아니라 속도도 2배 정도 빠른 2,400Mbps를 구현하면서도(최대 3,200Mbps까지 가능) 소비전력량을 50%나 줄일 수 있습니다.
또한 삼성전자는 올해 중에 TSV 기술을 적용해 ‘128기가바이트 DDR4 LRDIMM’ 제품도 연이어 양산해 ‘TSV 풀라인업’을 제공하고, 초고용량 D램 수요 증가세에 맞춰 20나노 8기가비트 D램의 생산 비중을 빠르게 늘려 제조 경쟁력을 한 단계 높일 전략입니다.
| ※ LRDIMM(Load Reduced Dual In-line Memory Module) : 데이터센터•서버용 D램 모듈의 한 종류로 대용량 구현에 최적화된 형태 |
삼성전자 메모리사업부 전략마케팅팀 최주선 부사장은 ” 128기가 D램 모듈 양산으로 글로벌 IT 고객들이 투자 효율성을 더욱 높인 차세대 서버 시스템을 적기에 출시할 수 있게 되었다”며, “향후 다양한 분야의 시장 선도 고객들과 기술 협력을 확대하고 글로벌 IT 시장 변화를 가속화해 소비자의 사용편리성을 높이는데 기여해 나갈 것”이라고 강조했습니다.
한편 삼성전자는 TSV 기술을 활용해 대역폭을 크게 끌어올린 차세대 초고속 컴퓨팅용 HBM(High Bandwidth Memory) 제품에 이어 컨슈머 시장용 제품도 적기에 양산해 새로운 프리미엄 메모리 시장 확대를 주도하고 차별화된 사업 위상을 더욱 강화시켜 나갈 예정입니다.
