반도체는 전기가 통하는 도체와 전기가 통하지 않는 부도체, 두 가지의 성질을 임의로 조절할 수 있는 물질로, 전자 신호를 제어하고 처리하는 데 필수적인 역할을 한다. 이러한 특성 덕분에 스마트폰부터 컴퓨터, 자동차 부품까지 반도체는 현대 전자 산업의 핵심이 되며, 오늘날 우리가 사용하는 대부분의 전자 장치의 근간을 이루고 있다.

반도체 기술 수준이 국가 경쟁력의 척도가 될 만큼 그 중요성이 급부상하고 있는 요즘, 반도체 기술이 어디서부터 시작해 현재 첨단 반도체 기술로까지 발전할 수 있었는지 반도체의 역사와 현주소, 그리고 앞으로의 전망에 대해 알아보도록 하자.

.

역사의 시작, 최초의 반도체 발견

1833년, 영국의 저명한 과학자 ‘마이클 패러데이’는 비금속 물질의 전기 전도성을 연구하다가 황화은(Ag₂S)의 독특한 전기적 특성을 발견했다. 당시 패러데이는 ‘전기와 자기의 관계’에 대한 실험을 진행하고 있었으며, 특히 전기 전도에 대한 실험을 통해 물질의 전기 전도성을 조사하고 있었다.

그는 금속과 비금속 재료를 포함한 다양한 물질의 전도성을 비교하며, 전도성 고체에 전류를 흐르게 하는 실험 과정에서 금속은 온도가 올라가면 저항이 증가하는 반면, 황화은과 같은 비금속 재료는 온도가 올라가도 전류가 지속적으로 흐른다는 점을 발견했다.

해당 연구는 추후 반도체의 개념으로 발전하게 되는 중요한 발견이 되었으며, 패러데이는 이를 통해 금속과 비금속이 전류를 전도하는 방식에 차이가 있음을 밝히게 되었다. 이 발견은 전기화학 및 전자기학 분야의 발전에 크게 기여했고, 다양한 전기적 현상을 이해하는 데 중요한 기초를 제공했다. 하지만 당시에는 ‘반도체’라는 용어조차 없었고, 반도체의 성질을 실용적으로 활용하기에는 과학적 지식이 부족한 시기였기 때문에 반도체 연구는 이후 40년 동안 이렇다 할 진전을 보이지 못한 채 정체기를 겪게 된다.

그러던 1874년, 독일 물리학자 ‘카를 페르디난트 브라운’이 황화납(PbS)과 같은 반도체 물질에 금속 핀을 접촉했을 때, ‘*정류 작용’이 발생한다는 것을 발견하면서 상황은 달라졌다. 즉, 반도체를 활용해 전류의 흐름을 제어할 수 있게 된 것이다. 브라운의 발견은 교류 전류를 직류 전류로 전환하는 기능을 수행하는 ‘점 접촉 다이오드(Point contact diode)’의 개발로 이어졌고, 전자기기에서 특정한 목적을 위해 반도체를 사용할 수 있다는 사실이 처음으로 입증되었다.

*정류 작용: 전류가 한 방향으로만 흐르는 현상. 전류는 일반적으로 양방향으로 흐르지만, 정류작용을 이용하면 전류를 한 방향으로 흐르게 만들 수 있다.

그러나, 반도체 재료의 정제 기술이나 대량 생산 기술이 충분히 발전하지 못한 상황에서 1904년, 영국 물리학자 ‘존 플레밍’이 ‘진공관 다이오드(=2극 진공관)’를 발명했고, 반도체 다이오드보다 진공관 다이오드가 더 안정적인 정류 성능을 제공하면서 초기 전자 산업의 발전에 있어 반도체는 그다지 주목받지 못한 채 진공관에게 잠시 자리를 내주게 되었다.

.

진공관의 한계와 트랜지스터의 탄생

1907년, 미국의 발명가 ‘리 디포리스트’는 진공관 다이오드에 금속망(Grid)을 추가해 정류 기능에 증폭 기능까지 갖춘 ‘3극 진공관’을 발명했다. 인류가 전기 신호를 제어할 뿐만 아니라 증폭시킬 수 있는 능력까지 갖추게 만들어 준 것이다. 이에 따라 전력의 생산과 전송, 분배에 중점을 둔 전기 공학에서 벗어나 복잡한 신호 처리와 정보 전송을 다루는 전자 공학이라는 새로운 분야가 탄생했다. 이후 진공관은 장거리 전화 통신, 라디오 방송, 컴퓨터 발전에 있어 핵심적인 역할을 하며 한동안 전자 공학의 획기적인 발전을 주도했다.

하지만 진공관은 수많은 공로에도 불구하고 전자 공학의 발전을 가로막는 치명적인 단점이 존재했다. 크기가 크고 무겁다는 점이었다. 이는 전자기기의 소형화에 제약을 주었으며, 높은 전압과 많은 전력이 필요해 에너지 효율이 매우 낮았다. 또한 작동 중 많은 열을 발생시켜 발열 문제를 일으켰을 뿐 아니라 수명이 짧고 유리로 만들어져 깨지기 쉽다는 물리적 취약성도 진공관이 가진 한계점이었다. 이러한 이유로 과학자들은 ‘작고 가벼우면서도 오래 사용할 수 있고, 전기도 적게 쓰면서 튼튼하기까지 한’ 새로운 증폭기를 개발해야만 했는데, 그때 떠오른 것이 바로 반도체였다.

시간이 흐르면서 반도체는 물질에 대한 이론적 이해와 더불어 게르마늄과 실리콘 같은 고순도 반도체 재료의 생산 기술이 이전과 비교할 수 없을 정도로 발전해 있었다. 이러한 시대 흐름 속에서 1947년, 벨 연구소의 존 바딘, 월터 브래튼, 윌리엄 쇼클리가 게르마늄을 이용한 트랜지스터(Transistor) 개발에 성공하자 반도체는 전자 공학 발전의 새로운 주인공으로 급부상하게 된다.

트랜지스터는 진공관보다 훨씬 작고 가벼워 전자기기의 소형화를 가능하게 했으며, 더 적은 전력으로 작동해 에너지 효율을 높이고 발열 문제도 크게 개선했다. 또한 게르마늄 내구성이 강한 재료적 특성으로 인해 전자 장비의 수명과 신뢰성도 크게 향상시켰다. 이로써 트랜지스터 발명 이후 전자 산업은 진공관 소자에서 반도체 소자로, 대대적으로 전환을 맞이하며 비약적인 발전을 이루게 된다.

그러던 1950년대 중반 실리콘 트랜지스터가 개발되었고, 게르마늄 트랜지스터에 비해 온도 변화에 더 안정적이고 대량 생산에 더 유리했기 때문에 게르마늄 트랜지스터의 자리를 빠르게 대체하기 시작했다.

.

집적회로(IC)의 탄생과 무어의 법칙

한동안 트랜지스터가 진공관의 수많은 문제를 해결하긴 했지만, 또 다른 문제는 여전히 남아 있었다. 전자 회로는 트랜지스터, 저항, 다이오드, 캐패시터 등 여러 전자부품을 수작업으로 기판에 납땜해 연결하는 방식으로 만들어졌는데, 이러한 방식은 생산 시간이 매우 오래 걸렸다.

게다가 자칫 연결 부위에 불량이라도 발생하면 전체 시스템이 동작하지 않는 문제가 발생했다. 하지만 이런 연결 부위는 전자제품의 기능이 늘어날수록 기하급수적으로 증가하는 특성이 있었기 때문에 과학자들은 또다시 돌파구를 찾아야 하는 시점에 놓였다.

1950년대 후반, 마침내 잭 킬비와 로버트 노이스라는 두 과학자가 같은 시기에 비슷한 해결책을 떠올렸다. 약간의 차이는 있었지만 두 사람의 공통된 아이디어는 회로에 전자부품을 납땜으로 연결하는 것이 아니라 회로를 만들 때부터 기판과 부품을 하나로 통합하는 것이었다.

이에 따라 수많은 전자부품을 반도체 칩 위에 일체화된 형태로 집적(集積)하는 ‘집적회로(Integrated Circuit, IC)’가 발명되었다. 그중에서도 노이스의 집적회로는 그의 동료 진 호에르니의 ‘평면 소자 공정 기술’과 결합해 3차원 입체 형태였던 전자부품들을 2차원 평면 형태로 회로에 구현할 수 있도록 만들었다. 이러한 방식은 수천 개 이상의 트랜지스터를 하나의 칩에 집적할 수 있도록 만들었고 전자 제품의 성능을 크게 향상시키면서 크기는 획기적으로 줄이는 결과를 낳았다.

그렇게 1965년, 노이스의 또 다른 동료이자 함께 인텔(Intel)을 창업한 고든 무어는 ‘무어의 법칙’을 주장해 반도체 칩의 트랜지스터 수가 2년마다 두 배로 증가할 것이며 이로 인해 컴퓨팅 성능이 기하급수적으로 발전할 것이라고 예측했다. 무어의 예측은 사실이었다.

이후 반도체 칩의 트랜지스터 밀도는 계속해서 높아졌고 1971년, 인텔이 출시한 첫 번째 마이크로프로세서 ‘Intel 4004’에 2,300개의 트랜지스터가 집적되어 있었던 반면, 2010년대 이후로 출시된 프로세서에는 무려 10억 개가 넘는 트랜지스터가 집적되기 시작했다.

트랜지스터의 밀도가 높아짐에 따라 컴퓨터의 처리 속도는 이전과 비교할 수 없을 정도로 향상되었고 마침내 반도체 중심의 첨단 세상이 열리게 되었다.

.

미세공정의 시대를 지나 초미세공정의 시대로

무어의 법칙을 가능하게 만들었던 것은 공정 기술의 발전 덕분이었다.

트랜지스터가 2차원 평면 속으로 들어간 이후, 더 많은 트랜지스터를 회로 안에 구현하기 위해 반도체 공정 기술은 계속해서 미세화되었다. 1970년대, 마이크로미터(μm) 단위에 진입한 미세공정은 1990년대에 이르자 나노미터(nm) 단위로까지 진입하기 시작했다.

1나노미터는 기계를 이용한 물리적 공정으로는 절대 구현할 수 없는 머리카락 굵기의 10만 분의 1 수준에 불과한 두께지만, 빛을 이용해 마치 사진을 찍듯이 기판에 미세한 패턴을 새기는 포토리소그래피(Photolithography) 공정 덕분에 반도체 공정은 180nm, 90nm, 45nm, 22nm 수준으로 지속적으로 미세화될 수 있었다. 반도체 공정이 미세화됨에 따라 전자기기는 더욱 소형화되고 성능은 비약적으로 발전했다.

하지만 미세화 수준이 점점 올라가 초미세 공정 수준에 이르자 미세공정은 점차 물리적 한계에 도달하기 시작했다. 같은 면적에 더 작은 트랜지스터를 더 많이 집적시키는 것이 미세공정의 핵심인데, 트랜지스터의 두께가 너무 얇아지고 트랜지스터들 사이의 거리가 가까워지자, 전자들이 트랜지스터의 얇은 벽을 통과해 누설되는 ‘양자 터널링’ 효과가 발생하기 시작한 것이다.

이렇게 누설 전류가 발생하면 발열이 심해져 반도체의 성능이 감소하기 때문에, 반도체 기업들은 단순히 트랜지스터를 미세화하는 것을 넘어 새로운 돌파구를 찾기 시작했다.

가장 먼저 도입된 해결책은 2차원 트랜지스터 구조를 일부 3차원으로 만드는 ‘핀펫(FinFET)’ 구조의 도입이었다. 트랜지스터는 ‘게이트(Gate)’에 전압이 가해지면 ‘채널(Channel)’을 통해 전류가 흐르는 구조로 되어 있는데 게이트와 채널이 닿는 면적이 늘어날수록 트랜지스터의 효율은 높아진다.

핀펫 구조는 평면 상태의 채널을 입체적으로 만들어 채널과 채널을 감싸는 게이트가 닿는 면적을 1면에서 3면으로 늘려 트랜지스터의 성능을 향상시켰다. 2010년대, 핀펫으로 새로운 돌파구를 찾은 반도체 기업들은 핀펫 구조하에 추가적인 미세공정으로 반도체의 성능을 또 한 번 한계까지 끌어올렸지만, 초미세공정의 수준이 3nm와 2nm 단계에 이르자 핀펫 구조도 한계에 다다르기 시작했다.

.

차세대 반도체 기술

반도체 업계는 공정 미세화의 한계를 해결하기 위해 여러 가지 방향에서 대안을 찾고 있다. 그중 대표되는 차세대 반도체 기술들을 잠깐 살펴보도록 하자.

GAA(Gate-All-Around) 구조

신개념 트랜지스터 구조인 GAA 구조는 차세대 반도체 기술의 핵심 중 하나로 부상하고 있다. GAA 구조에서는 핀펫의 3면 접촉을 넘어 게이트가 모든 방향에서 트랜지스터의 채널을 감싸 채널 4면이 모두 게이트와 접촉하게 되어 트랜지스터의 효율을 더욱 높일 수 있게 만들어 준다.

GAA는 3nm 이하 공정에서 필수적인 구조로, 2022년 삼성전자가 세계 최초로 GAA 기술을 적용한 3nm 파운드리 공정 기반의 양산을 시작했다.

3D 적층 기술(3D Stacking)

3D 적층 기술도 차세대 반도체 기술의 중요한 트렌드 중 하나다. 칩을 평면적으로 집적하는 기존의 방법과 달리, 3D 적층 기술은 칩을 수직으로 쌓아 올리는 방식으로 동일한 면적에 더 많은 트랜지스터를 집적할 수 있어 집적도를 극대화한다는 장점이 있다.

신소재 개발

신소재 개발도 차세대 반도체 기술 발전의 중요한 요소다. 게르마늄 반도체를 실리콘 반도체가 대체한 이후 오랜 시간 실리콘이 대표적인 반도체 소재로 사용되었지만, 이제는 실리콘이 물리적 한계에 도달했다는 것이 명확해지면서 새로운 반도체 소재에 대한 연구가 활발하게 진행되고 있다.

신소재로는 그래핀, 탄화규소(SiC), 질화갈륨(GaN) 등이 떠오르고 있으며 더 높은 전력 효율, 더 낮은 발열, 그리고 더 빠른 전자 이동성을 제공한다는 점에서 이러한 신소재들이 고성능 반도체의 핵심 소재로 평가받고 있다.

양자 컴퓨팅용 반도체

양자 컴퓨팅은 기존의 디지털 컴퓨팅을 뛰어넘는 엄청난 계산 능력을 제공할 수 있는 기술로, 이를 실현하기 위한 반도체 소자의 개발이 활발히 진행 중이다.

양자 컴퓨팅에서는 기존의 트랜지스터 대신 양자 비트(큐비트, Qubit)를 사용하는데, 이를 구현하기 위해 초전도체, 이온 트랩, 스핀트로닉스 등 다양한 기술이 연구되고 있다. 향후 이 기술들이 상용화된다면 인공지능, 암호 해독, 신약 개발 등 여러 분야에서 혁신을 가져올 수 있다.

차세대 반도체 기술은 기존의 미세공정을 넘어서는 새로운 혁신을 통해 반도체 산업의 지속적인 발전을 가능하게 할 것이다. 이에 GAA 트랜지스터 구조, 3D 적층 기술, 양자 컴퓨팅용 반도체, 신소재 개발 등 다양한 기술들이 현재 반도체 성능을 한층 더 끌어올리고 있으며, 이러한 기술들은 인공지능, 자율주행, 통신, 의료 등 미래 기술 전반에 걸쳐 혁신을 촉진하는 데 중요한 역할을 할 것이다.

.

※ 본 칼럼은 외부 필진의 견해로, 삼성전자 DS부문의 공식 입장과 다를 수 있습니다.

The post [Behind the CHIP] 반도체, 그 성장의 기록: 과거, 현재, 그리고 미래 first appeared on 삼성전자 반도체 뉴스룸.

세계 수출 시장에서 5년 연속 점유율 1위를 기록한 우리나라 제품이 있습니다. 뉴스에도 매일 등장하는 이것, 바로 ‘반도체’인데요. 반도체와 관련된 모든 지식을 알기 쉽게 전달하는 콘텐츠, <반도체 백과사전> 시리즈가 시작됐습니다.

첫 번째 시간은 반도체의 정의부터 탄생 과정, 그리고 작동 원리까지 가장 기초가 되는 개념을 살펴봤는데요. 자세한 내용은 영상을 통해 확인해 보세요!

The post [반도체 백과사전 Ep.1] 반도체가 무엇인지 단 3분만에 알려 드림! first appeared on 삼성전자 반도체 뉴스룸.

반도체의 핵심 재료인 웨이퍼에 산화막(SiO₂)을 형성해 표면을 불순물로부터 보호하는 ‘산화공정’을 거친 다음에는 반도체 설계 회로를 그려 넣을 차례입니다. 손톱만큼 작고 얇은 반도체의 회로는 어떻게 구성돼 있을까요? 이번 시간에는 집적회로(IC, Integrated Circuit)가 무엇인지 알아보려고 합니다.

작은 반도체 칩 안에는 수천 개에서 수백만 개 이상의 전자 부품들(다이오드, 트랜지스터, 캐패시터, 저항)이 빼곡하게 채워져 있는데요. 이런 반도체 집적회로는 어떻게 탄생했을까요?

진화의 시작을 알린 트랜지스터

1947년, 미국 최대 전화 통신 회사 AT&T(American Telephone & Telegraph)의 중앙연구소인 벨 연구소 연구원들은 반도체 격자구조의 조각에 도체선(전기가 흐르는데 사용되는 선)을 접촉시키면 전기 신호가 증폭한다는 사실을 발견합니다.

당시 이것은 증폭기(Amplifier)라는 이름으로 불리다가 나중에 트랜지스터(Transistor)로 알려지게 됐죠.

그 후 트랜지스터는 전자제품의 핵심 부품으로 자리 잡게 됩니다. 하지만 기술이 발전할수록 전자제품의 기능이 많아지면서 트랜지스터와 저항, 다이오드, 캐패시터 등 연결해 주어야 하는 부분이 기하급수적으로 증가하게 되었습니다. 이런 연결점들이 제품을 고장 내는 주원인이 됐는데요.

1958년 美 텍사스 인스트루먼트(TI)의 기술자 잭 킬비(Jack Kilby)에 의해 문제를 해결해주는 방법이 개발됐습니다. 복잡한 전자 부품들을 정밀하게 만들어 작은 평면에 인쇄하듯 찍어내 차곡차곡 쌓는 것입니다. 그렇게 탄생한 것이 집적회로(IC)입니다.

전자산업의 혁명, 집적회로(IC, integrated Circuit)

반도체 집적회로(IC)를 가득 채우고 있는 트랜지스터, 저항, 다이오드, 캐패시터 등의 부품들은 서로 연결돼 전기 신호를 연산하고 저장합니다.

조금 더 자세히 각 부품의 역할을 살펴볼까요? 트랜지스터는 전원을 켜고 끄는 스위치 역할을, 캐패시터는 전하를 충전해 보관하는 창고 역할을, 저항은 전류의 흐름을 조절하며 다이오드는 신호를 고르게 전하는 역할을 합니다.

반도체 집적회로의 제조 방법은 회로 소자들을 모두 미세하고 복잡한 패턴(Pattern)으로 만들어 여러 층의 재료 속에 그려 넣는 방식입니다. 미세한 회로를 손으로 그려넣는 것은 불가능하기에 사진을 찍는 방식을 활용하게 되는데요. 이 내용은 4탄 포토공정에서 소개됩니다.

이렇듯 집적회로(IC)가 개발되면서 반도체 산업은 더욱 발전하게 되는데요. 각 전자 부품들을 직접 연결하는 방식에서 집적회로로 변화됨으로써 제품의 크기가 작아져 적은 소비전력으로 빠른 정보 처리가 가능하게 되었습니다. 또한 사진을 찍는 방식으로 제작되기에 대량 생산이 가능하고 신뢰도도 높아졌습니다.

특히 1960년에는 벨 연구소의 연구원이었던 한국인 공학자 고 강대원 박사와 마틴 아탈라가 ‘금속 산화막 반도체 전계효과 트랜지스터(MOS-FET, Metal Oxide Semiconductor Field Effect Transistor)’를 개발하면서 집적회로가 빛을 발하게 됩니다.

제조가 까다롭고 전력 소모가 컸던 양방향 접합형 트랜지스터 (Bipolar Junction Transistor)의 문제점을 MOS-FET 개발을 통해 해결할 수 있게 된 것입니다.

트랜지스터에서 집적회로(IC), MOS-FET까지, 이쯤 되면 반도체 60년의 역사와 함께 앞으로 변화하게 될 미래의 모습 또한 기대 되지 않으신가요? 4탄에서는 이렇게 세밀한 설계 회로가 웨이퍼 위에 어떻게 그려지는지 소개해드리겠습니다.

The post [반도체 8대 공정] 3탄, 전자산업의 혁명! 집적회로 first appeared on 삼성전자 반도체 뉴스룸.

집적회로
[Integrated Circuit]

많은 전자회로 소자가 하나의 기판 위 또는 기판 자체에 분리 불가능한 상태로 결합되어 있는 초소형 구조의 복합적 전자소자 또는 시스템.

트랜지스터, 다이오드, 저항, 캐패시터 등 복잡한 전자부품들을 정밀하게 만들어 작은 반도체 속에 하나의 전자회로로 구성해 집어 넣은 것이다. 즉, 개개의 반도체를 하나씩 따로 따로 사용하지 않고 실리콘의 평면상에 몇 천개 몇 만개를 모아 차곡차곡 쌓아놓은 것이다. ‘모아서 쌓는다’ 즉, 집적한다고 하여 집적회로(IC)라는 이름이 붙게된 것이다.

집적회로(IC)는 1958년 미국 TI사의 기술자, 잭 킬비에 의해 발명된 것으로, 기술이 발전함에 따라 하나의 반도체에 들어가는 회로의 집적도 SSI, MSI, LSI, VLSI, ULSI 등으로 발전하여 오늘날 첨단 반도체 제품이 등장하게 되었다.

The post [반도체 용어 사전] 집적회로(IC) first appeared on 삼성전자 반도체 뉴스룸.

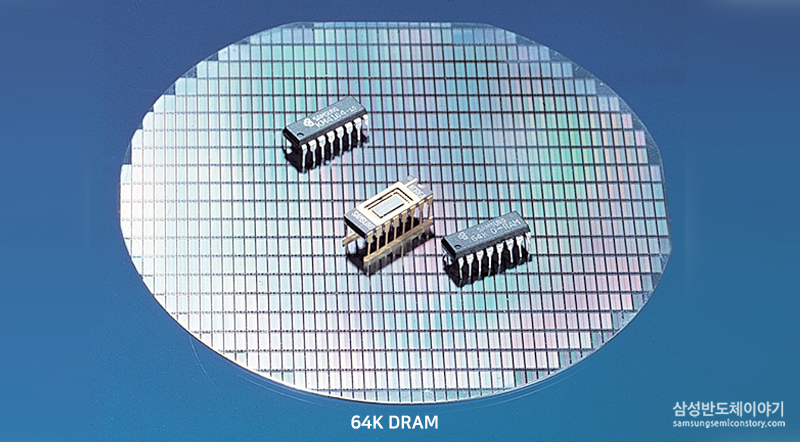

놀랍게도 작은 반도체 칩 안에는 수만 개에서 수십 억 개 이상의 전자부품들(트랜지스터, 다이오드, 저항, 캐패시터)이 빼곡히 채워져 있습니다. 이번시간에는 반도체 8대 공정의 이해를 돕기 위해 반도체 집적회로(IC)의 개발 과정과 구조에 대해 알아보도록 하겠습니다.

■ 트랜지스터, 진화의 시작을 알리다

1947년 크리스마스 시즌, 뉴저지 머레이힐에 위치한 미국 최대 전화 통신 회사 AT&T의 중앙연구소인 벨랩의 회의실에서는 일대 혁신이라 불리는 놀라운 일이 일어납니다. 벨 연구소의 윌리엄 쇼클리, 존 바딘, 그리고 월터 브래튼이 반도체 격자구조의 조각에 도체선(전기가 흐르는데 사용되는 선)을 접촉시키면 전기 신호가 증폭한다는 사실을 발견해 최초의 실험에 옮기게 된 것인데요, 처음에는 단순히 증폭기(Amplifier)라는 이름으로 불리던 이것이 나중에 트랜지스터(Transistor) 제품으로 알려지게 됩니다.

그 후 트랜지스터는 전류를 증폭시켜 작은 소리를 크게 키우는 보청기나 전류의 흐름을 조절해 라디오 볼륨을 높이는 용도를 거쳐 전자제품의 핵심 부품으로 자리잡게 됩니다. 하지만 시간이 흐를수록 전자제품의 기능이 복잡해지면서 트랜지스터와 저항, 다이오드, 캐패시터 등 연결해 주어야 하는 부분이 기하급수적으로 증가하게 되고, 이런 연결점들이 제품을 고장내는 주요 원인이 되게 됩니다.

하지만 1958년, 이러한 문제점을 해결해주는 방법이 개발되는데요. 복잡한 전자부품들(트랜지스터, 저항, 캐패시터)을 정밀하게 만들어 작은 반도체 속에 하나의 전자회로로 구성해 집어 넣는 것입니다. 그래서 탄생한 것이 바로 집적회로(IC)입니다.

■ 전자산업의 혁명, 집적회로(IC, Integrated Circuit)

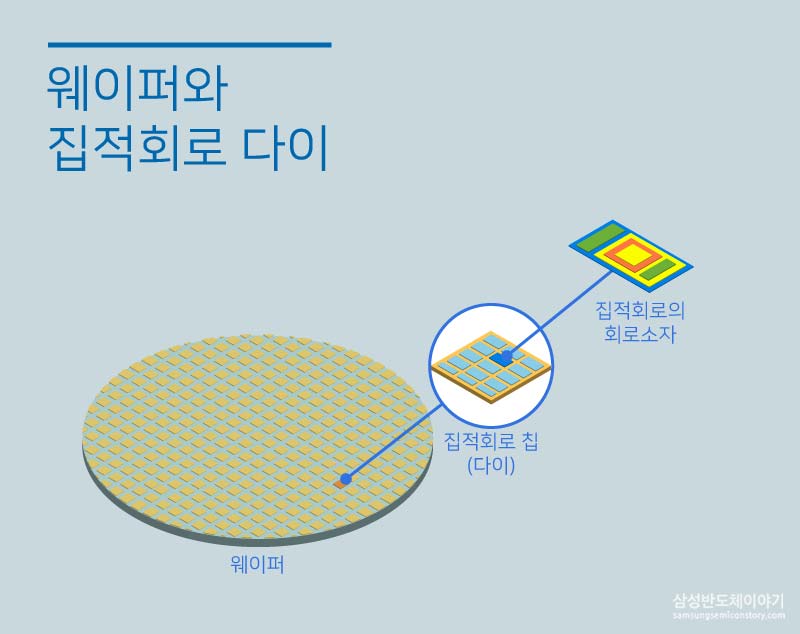

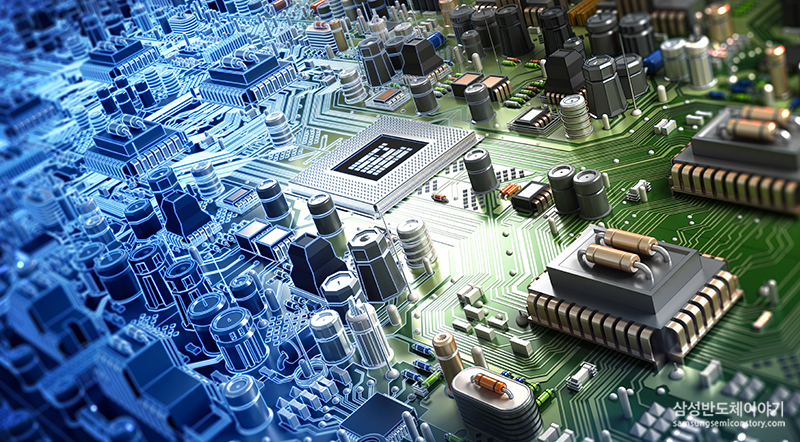

반도체 집적회로(IC)를 가득 채우고 있는 수천만 개 이상의 트랜지스터, 다이오드, 저항, 캐패시터 등의 전자부품들은 서로 정확하게 연결되어 전기 신호를 연산하고 저장하는 역할을 합니다.

집적회로를 구성하고 있는 각 부품들의 기능을 살펴보면 트랜지스터는 전원을 켜고 끄는 스위치 역할을 하며, 캐패시터는 전하를 충전해 보관하는 일종의 창고 역할을 합니다. 또 저항은 전류의 흐름을 조절하는 역할을 담당하고, 다이오드는 신호를 고르게 전하는 기능을 하게 됩니다.

반도체 집적회로(IC)의 제조는 전자부품들과 그 접속 부분들을 모두 미세하고 복잡한 패턴(Pattern)으로 만들어 여러 층의 재료 속에 그려 넣는 방식을 사용하는데요, 그러기 위해서는 패턴을 사진으로 찍어 축소한 마스크를 마치 사진인화와 같이 필름처럼 사용하게 됩니다. 이 내용은 다음 시간에 다뤄질 포토공정에서 자세하게 말씀 드리도록 하겠습니다.

이렇듯 집적회로(IC)가 개발되면서 반도체 산업은 발전하게 되는데요. 특히, 1960년에는 벨랩의 연구원이었던 한국인 공학자 고 강대원 박사와 마틴 아탈라가 금속 산화막 반도체 전계효과 트랜지스터(MOS Field-Effect Transistor)를 개발하면서 집적회로가 빛을 발하게 됩니다. 제조가 까다롭고, 전력소모가 많았던 기존 양방향 접합형 트랜지스터(Bipolar Junction Transistor) 의 문제점을 MOS-FET 개발을 통해 해결할 수 있게 된 것입니다.

트랜지스터에서 집적회로(IC), MOS-FET까지, 이쯤 되면 반도체 60년의 역사와 함께 앞으로 변화하게 될 미래의 모습 또한 기대 되지 않으신가요?

■ 트랜지스터를 뛰어 넘을 미래형 신개념 소자, 배리스터(Barristor)

향후, 트랜지스터의 역할을 이어받을 신기술은 무엇일까요? 삼성전자 종합기술원은 지난 5월 ‘꿈의 신소재’인 그래핀(Graphene) 소자를 활용하여 새로운 트랜지스터 구조를 개발하는데 성공했습니다. 이는 기존 트랜지스터보다 100배의 속도를 구현할 수 있는 신개념 소자라는 측면과 쇼키 장벽(Schottky Barrier, 에너지 장벽)를 조절해 전류를 켜고 끌 수 있다는 의미에서 배리스터(Barristor)라는 이름이 붙게 되었습니다.

이번 연구를 통해 삼성전자는 그래핀(Graphene) 소자 연구의 최대 난제를 해결함으로써 추후 연구에 새로운 방향을 제시했고, 관련 분야를 선도할 수 있는 기반을 구축한 것으로 평가되고 있습니다.

이번시간에는 손톱만큼이나 작고 얇은 실리콘 칩, 반도체 집적회로가 어떤 구조로 이루어져 있는지 알아보았습니다. 이 작은 조각이 수 십억 개의 전자부품을 품고 있다는 사실이 신기하지 않으신가요? 다음 시간에는 이렇게 세밀한 설계회로가 웨이퍼 위에 어떻게 그려지는지 소개해드리도록 하겠습니다.
